目次

1.二之御丸惣地引之図
2.御城幷御城下絵図
3.豊後国佐伯城破損之覚
4.御城下分見明細図絵
5.三御丸五歩壱間之図
6.御山城之図
7.明治4年頃佐伯藩時代屋敷図

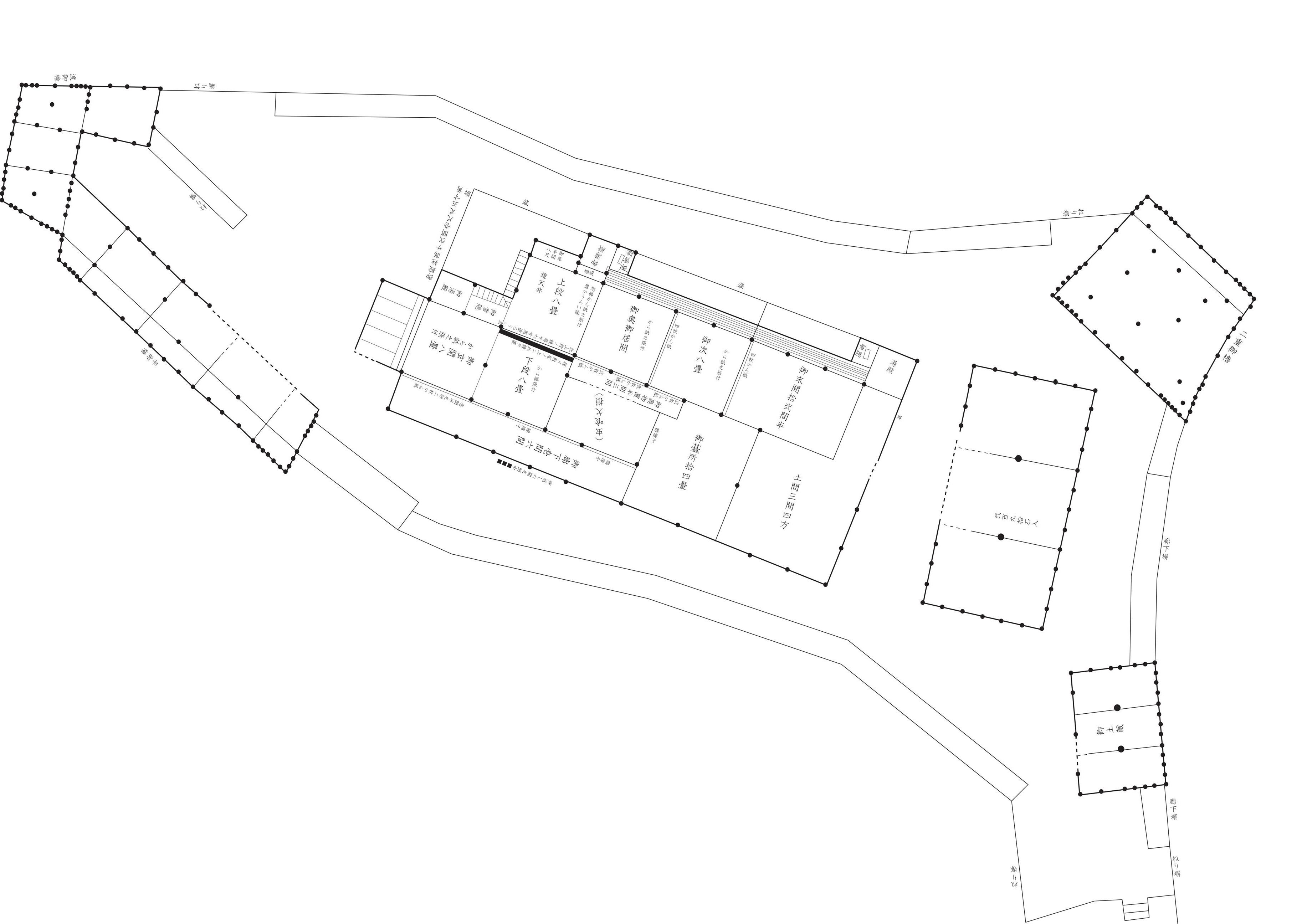

1.二之御丸惣地引之図

・作成：享保年間（1716～1735）
・法量：135.5cm×204.0cm
・所蔵：佐伯市歴史資料館
・解説
　宝永6年(1709)～享保13年(1728)の修理で作成されたもので、享保12年(1727)頃の作成か。
　全体にヘラ等による罫線が引かれているが、絵図中央にある居宅部分は角度が異なり、一旦切り取って貼り直している。
　二の丸の建築物の配置を描き、柱位置を■で示す。二重櫓と大型の平櫓は、壁の一部が石垣天端から外側に出ており、懸造り（かけづくり）であったと考えられる。

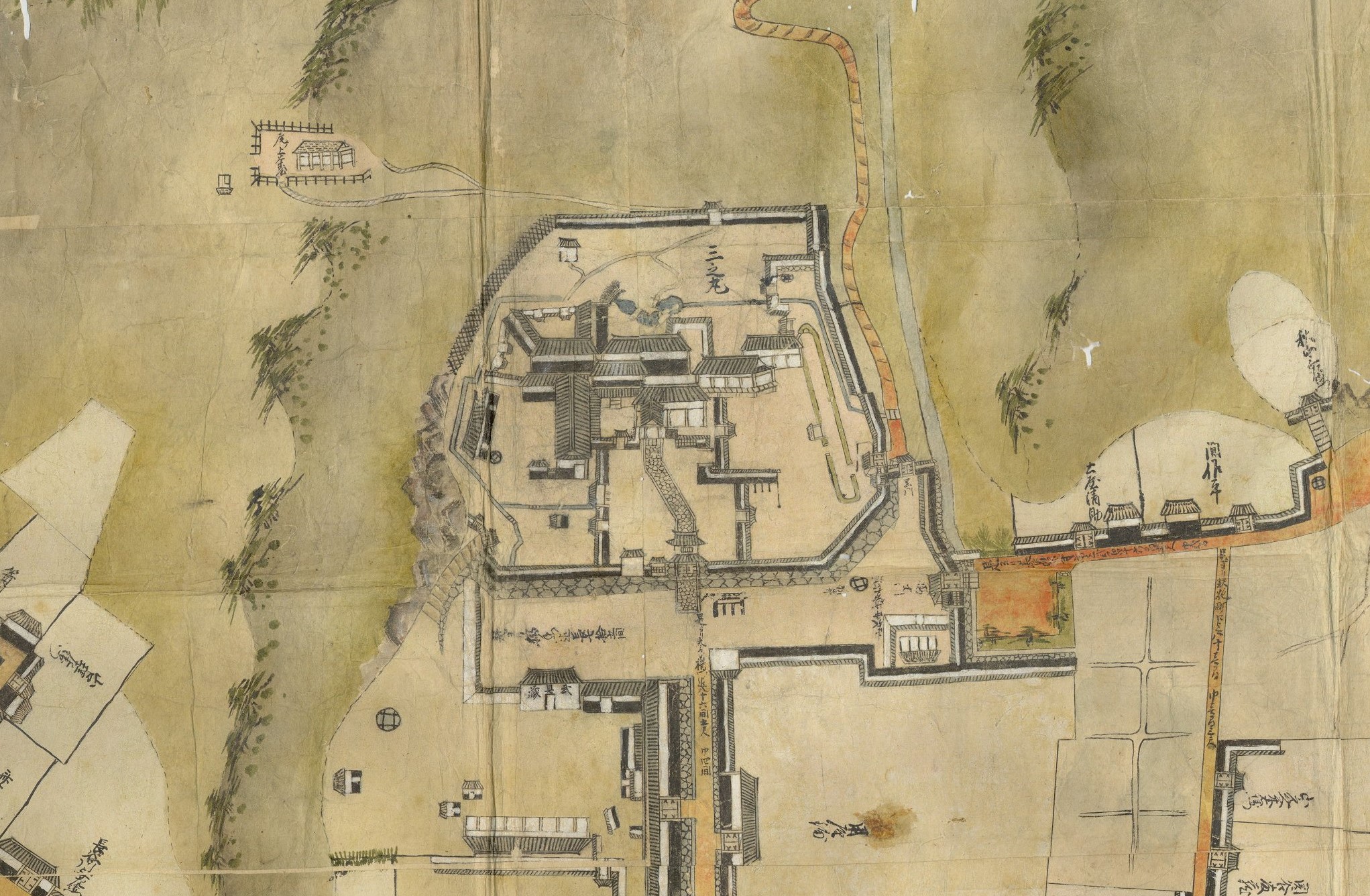

2.御城幷御城下絵図

・作成：元文3年（1738）
・法量：281.8cm×243.6cm
・所蔵：佐伯市歴資料館
・解説
　佐伯城と城下町の全域を詳細に描く。曲輪内部の建築物の外観を描く唯一の図。
　捨曲輪を描き、それぞれに長さ・幅を記入する。雄池・雌池や、北出丸と池をつなぐ城道も描く。
　三の丸御殿の裏手には庭園があり、池と園路が描かれる。櫓門の前面と御殿との間は石畳となる。
　登城道は、三の丸と西出丸・本丸外曲輪をつなぐものと、南東の武家地と本丸外曲輪をつなぐものの2本。

　※展示室の大型モニターで、さらに詳しくご覧になれます！

3.豊後国佐伯城破損之覚

・作成：延享2年（1745）
・法量：82.5cm×81.9cm
・所蔵：佐伯市歴史資料館
・解説
　絵図が作成された前年の風雨洪水により本丸外曲輪の石垣・塀に被害が出たため、修理を願い出たもの。
　実際には、絵図に記されている被害箇所以上に、その他の建築物にもかなりの被害が生じていたことが、文献史料からわかる。

4.御城下分見明細図絵

・作成：文政9年（1826）
・法量：392.0cm×302.0cm
・所蔵：佐伯市歴史資料館
・解説
　佐伯城の描写は省略され、山頂は「御本城」、麓は「三之御丸」と記されている。
　城下町の町割は詳細に描かれ、藩用地・武家地・町人地・寺院が色分けされ、屋敷一軒ごとに居住者と敷地面積が書き込まれている。

　※展示室の大型モニターで、さらに詳しくご覧になれます！

5.三御丸五歩壱間之図

・作成：明治初期
・法量：91.0cm×108.5cm
・所蔵：個人・佐伯市歴史資料館寄託
・解説
　万延元年（1860）に三の丸御殿の御広間など表向きを建て替え、文久2年（1862）から翌年にかけて奥向きの建て継ぎを行ったと記載する。
　作図者の項目に「大分県」とあることから、明治以降に複写したものの可能性が高い。三の丸櫓門から御殿の玄関までは、石畳が描かれる。

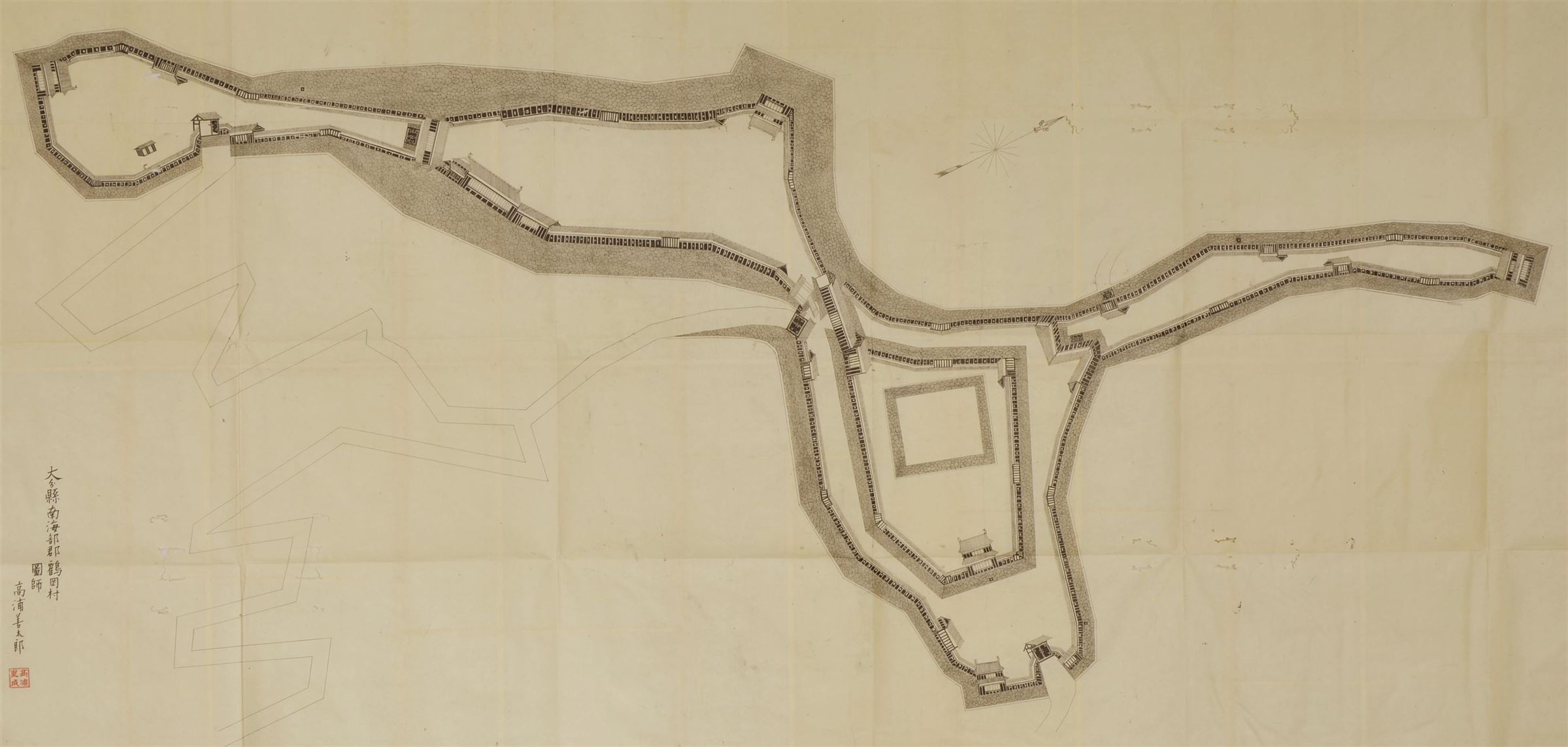

6.御山城之図

・作成：明治初期か
・法量：77.6cm×163.2cm
・所蔵：個人・佐伯市歴史資料館寄託
・解説
　作図者の項目に「大分県」とあるため、明治以降に作図されたもの。
　曲輪の形状などは陸軍省作成「豊後国佐伯城図」（富原文庫蔵）と同一。
　陸軍省の絵図を下図としたものか。櫓・塀は下見板張で描かれる。曲輪名や施設名の記入はない。

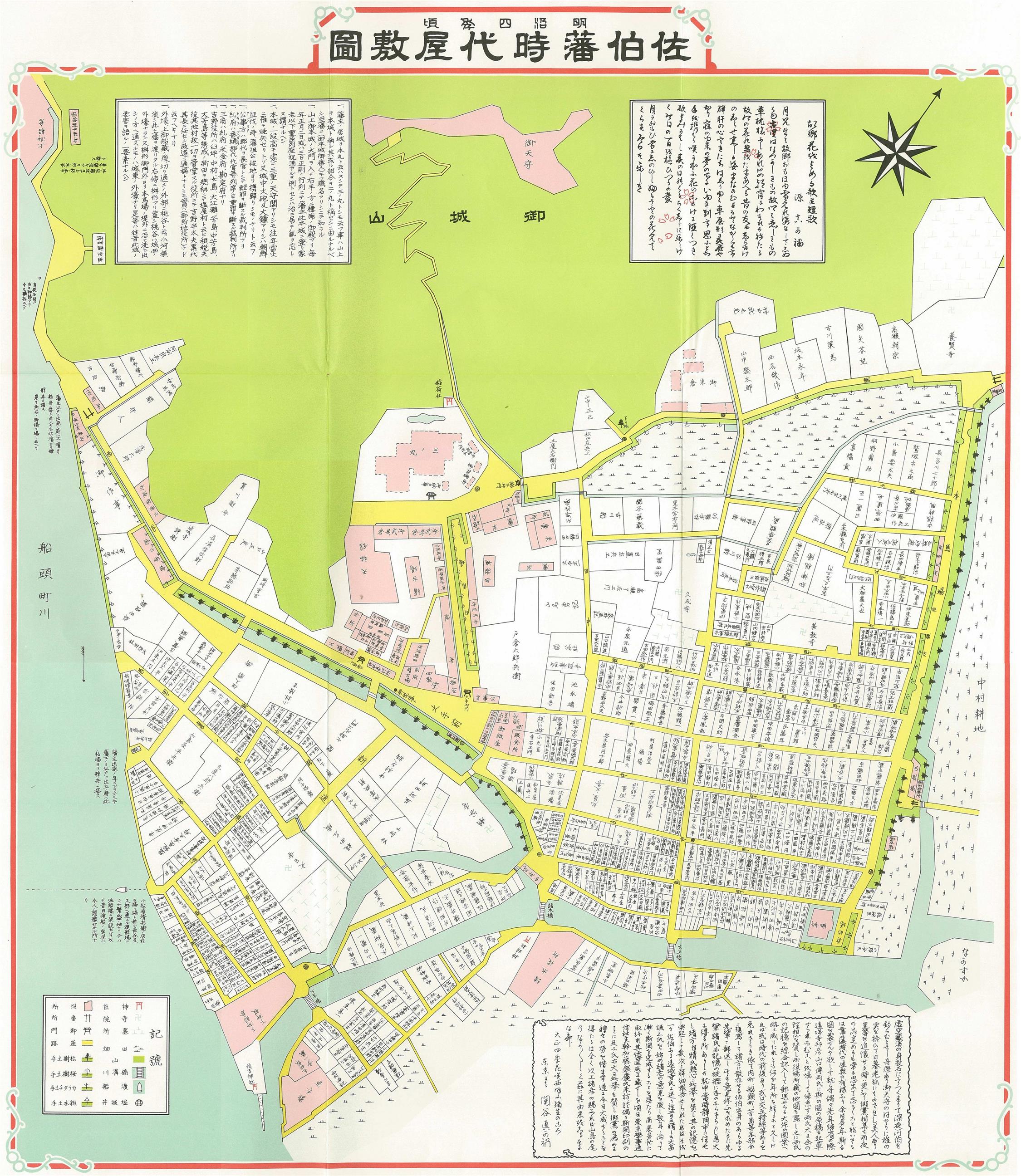

7.明治4年頃佐伯藩時代屋敷図

・作成：大正4年（1915年）
・法量：55.5cm×55.8cm
・所蔵：佐伯市歴史資料館
・解説
　大正4年に、聞き取りなどを実施して明治4年（1871）頃の城下町の様子を復元したもの。
　山頂の曲輪は輪郭のみが描かれ、三の丸から西出丸へ至る登城道がある。
　三の丸は御殿と御納戸倉・御書物倉・御書物奉行所の輪郭と、御殿裏の池、稲荷社が描かれる。

　※展示室の大型モニターで、さらに詳しくご覧になれます！
